很多人人可能沒有接觸過精沖，不要慌，讓我們帶著What，Why，How這三個問題來閱讀今天的文章，看一看精沖究竟是個啥玩意，跟普通沖壓到底差別在哪里。

01 ABC分享會 - 什么是精沖

精沖全稱為精密沖裁，英文Fine Blanking，從名字上可以看出，精沖源于普通沖壓，當我們對沖壓零件的斷面光潔度有著高精度要求時，普通沖壓的零件無法滿足高斷面精度需求時，人們找到了控制斷面精度的沖壓方式，即精沖。簡單來說，精沖≈沖壓+冷擠壓。等效質量的前提下，精沖由于加工效率高，是機加工、粉末冶金等工藝的低成本替代。

精沖的工作原理

大家都有撕紙的經驗，純拉力作用下，裂紋會自由延申，得到的斷面一般為鋸齒狀；如果使用剪刀分離，剪刀上下兩個部分對紙的分離區域產生壓力，分離斷面嚴格按照剪刀的走向整齊的產生，精沖也是同樣的原理。由于紙比較軟，上下兩個剪刀結構即能輕松使壓力傳遞到整個剪切區域，但作為金屬來講，由于硬度極大，必須通過特殊機構使壓力有效傳遞到整個剪切區域，最通用的是如下面右圖所示的齒圈壓板精沖結構。

齒圈壓板精沖工藝原理是三動力壓力機作用于被加工材料，對加工區域施加三向壓應力，使材料的變形區域在分離過程中完全處于壓應力狀態。微觀上看，材料組織相對運動分離時，晶界的滑移運動因為壓應力作用不能隨意延申（晶界分離運動不加限制任其自由延申，即產生裂紋。），而是被嚴格限制在極小的凸凹模間隙區域，沿著沖頭方向進行滑移。宏觀上看即產生整齊的分離斷面，即精沖斷面。

所以，精沖的精髓在于：材料分離區域在分離運動過程中始終保持壓應力狀態。

精沖的過程是控制壓應力的過程。

下面讓我們來看個動圖，加深一下對精沖的理解。記住下面四個步驟：

• 第一步 齒圈壓料。
• 第二步 沖頭和反頂壓料。
• 第三步 沖裁分離。
• 第四步 壓縮空氣或者機構分離料帶與產品、廢料。

02 ABC分享會 - 精沖與普通沖壓的區別

精沖起源于普通沖壓，但并不是普通沖壓的加強版這么簡單。精沖工藝與普沖工藝的本質區別在于普通沖壓在沖裁時無法有效避免斷面的撕裂的產生，而精沖則在沖裁時想盡辦法抑制板料的撕裂發生。下面讓我們從工件特點和模具結構兩方面來對比一下精沖與普通沖壓的區別。

被加工材料要求差異

普通沖壓幾乎可以加工任意材料，只要模具鋼強度足夠，壓機壓力足夠。

但用于精沖的材料，因為要在材料晶體間有效傳遞壓應力以抑制裂紋，需要被加工材料具有良好的塑性、低屈強比和高延伸率；需要具有良好的組織結構，材料組織不均勻很難在恒定的壓力條件下產生均勻的抑制作用；通?？估瓘姸刃枰?00MPa~700MPa以下，一般太硬的材料組織結構比較粗大（比如馬氏體）。選取材料時可以依據下面三個條件選擇：

• 材料的含碳量小于0.35%時，可直接精沖。
• 材料的含碳量（碳當量）為0.35%~0.7%時，需進行球化退火。
• 可以選擇高強度微晶粒合金鋼。

常用材料

• 低碳鋼：DC03、DC04等
• 低合金高強度鋼：H420LA、S500MC等。
• 調質鋼：16MnCr、42CrMo4 等。



加工能力特點差異

下圖是普通沖壓與精沖的斷面橫截面，從外形上就可以發現這兩者是截然不同的。下面讓我們從細節處來對比這兩種沖壓工藝。

一般沖裁極限尺寸

普沖：最小孔徑1.5倍料厚。

精沖：最小孔徑可達0.6倍料厚。

尺寸精度

普沖：一般尺寸精度，IT14。精沖：高尺寸精度，IT6~9。

平面度

普沖：可達0.1mm每100m㎡。

精沖：可達0.01mm每100m㎡。

斷面垂直度

普沖：約等于沖裁間隙，10%左右的料厚。

精沖：0.003mm每1m㎡，傾斜小于1°。

冷作硬化

普沖：斷面塌角及光亮帶部分冷作硬化。

精沖：全斷面冷作硬化，可以提高接觸面強度。

毛刺

普沖：毛刺較小，允許值一般為10%的料厚，沒有特殊要求可以不用單獨去除毛刺。

精沖：一定會產生毛刺，并且毛刺為硬毛刺，必須通過額外工藝去除。

模具結構差異

精沖模具是一種復合模具。與普通模具不同的是，復合模具可以在壓機一個動作周期，通過一個模具工位，完成多個成型或分離動作?？偨Y(jié)的說，精細沖裁的模具結構上比普通沖壓模具多一個齒圈壓板與頂出器，而且凸凹模間隙極小，凹模刃口帶有圓角。

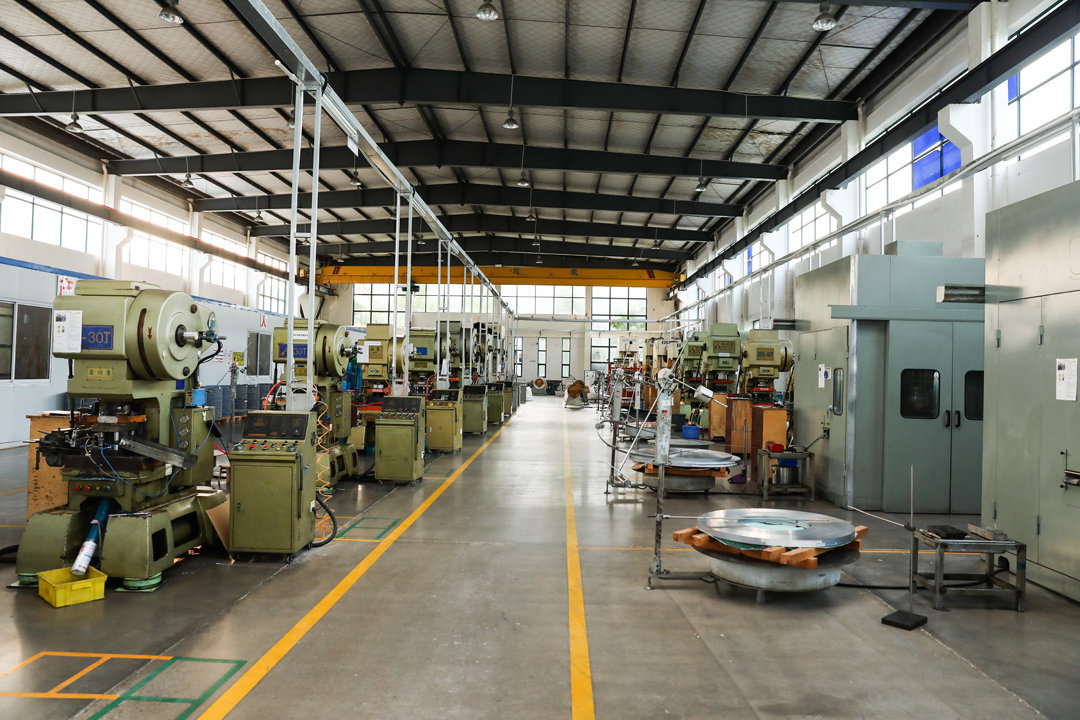

使用設備差異

普通沖壓設備一般為提供單向動力（也有雙動力壓機，加工特殊形狀產品），即沖裁力。臺面差異也很大，比如800T的壓機臺面長度從2m左右到5m左右都有。精沖機可以提供三個動力，沖裁力、壓邊力、反頂力。且精沖設備結構緊湊，臺面很小，800T左右的精沖機臺面長度普遍在1m左右。當然和普通沖壓機一樣，精沖機還需要其他配套的輔助設備。一般精沖機的必要輔助系統有開卷校平送料機、模具潤滑系統和零件廢料分離系統。

精沖設備的主要生產廠商有Feintool、ESSA、Schimid、SMG和Osten。

國內市場中基于低成本的需求，催生了簡易精沖機和精沖模架的存在。 簡易精沖機就是在普通沖壓機下加一些輔助設備，例如油缸，來實現三動力的功能。 精沖模架指的是在普通沖壓機上，通過模具加上各種壓力源來實現精沖的功能。需要注意的這類簡易精沖設備并不能用來生產厚度較厚，或者是材料強度較大的產品。

03 ABC分享會 - 精沖產品的后處理工序

跟普通沖壓件沖壓完成即是成品不同，精沖工藝通常會伴隨著后處理工序，不會單獨作為產品的生產工藝存在。下圖列出了常見的一些精沖后處理的工序，除了這些工序以外，根據需求還會有校平、磨削、攻螺紋等處理。

• 去毛刺: 上一節中提過，精沖是一定會產生毛刺的，必須通過工藝去除，因為去毛刺是必要的工序。
• 機加：如果產品仍不能夠滿足需求，則需要更進一步的機加工。

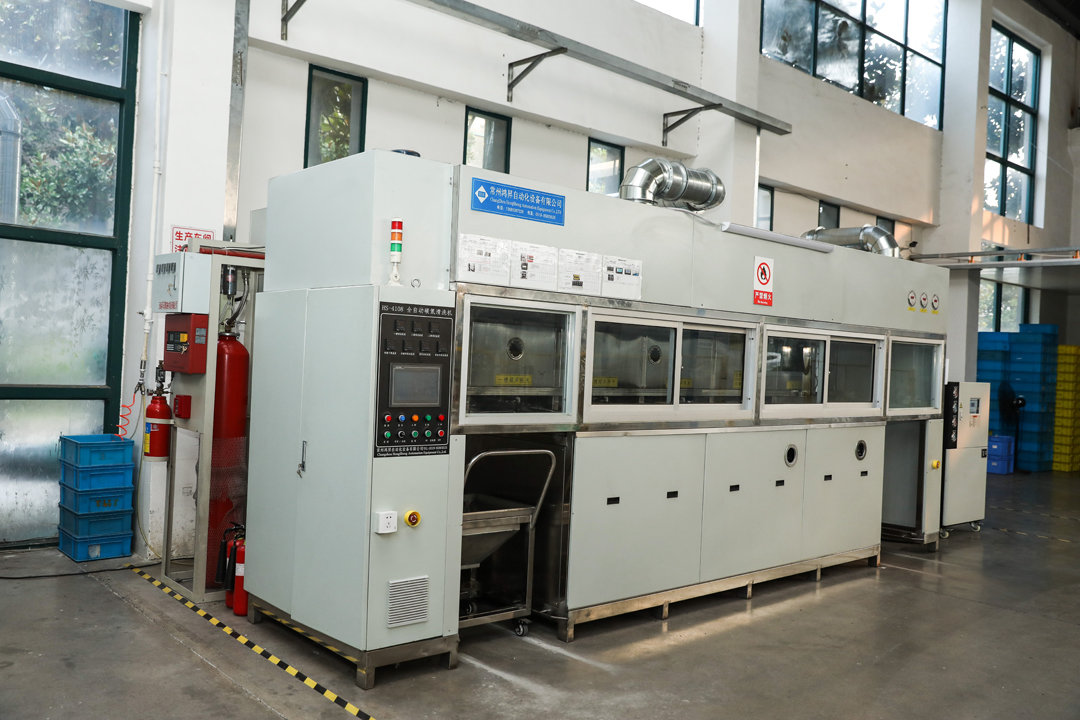

• 清洗：將產品上的精沖油清洗干凈，這一步是必須的。
• 熱處理：可以提高產品的強度。

本節會著重介紹精沖工序和去毛刺工序這對搭檔。

去毛刺工序砂帶機

• 僅限平板件，去除毛刺能力強。
• 速度2~10m/min。
• 主要消耗品：砂帶，水，研磨劑，防銹劑。

毛刷機

• 平板件或非平板件，去除毛刺能力中等。
• 速度2~10m/min
• 主要消耗品：毛刷，水，研磨劑，防銹劑。

震動研磨機

• 小零部件。
• 震動周期：10min~60min。
• 主要消耗品，研磨石子，水，研磨劑，防銹劑。
